产品规格确认书
| Approved by 客户签名栏 | 客户签名 |
| Project Name&Item 产品名称及编号 | JW_RX-USB |
| Working Voltage 工作电压 | 2.4V~5.5V |
Enable “H” or “L” 备注说明（请选择） | □“H”高电平 □“L”低电平 ■无 |
Picture 产品样片 |
|
| Version 版本 | V1.1 |
| Remark 备注 | 1、规格书仅供参考！以实际样品功能为准！ |
| 2、以上资料如有更新我司将不另行通知，客户在应用本产品前请确认是否为Z新版本； | |
| 3、对于客户的不正确应用所带来的任何后果，我司不承担任何责任! | |
| 4、本公司可以根据客户要求对本产品进行改版或重新设计，详情请具体来电垂询！ |
一、Features ( 产品特性 )
本产品是一款2.4G无线心率接收器，其无线有效接收距离范围大约0-3米，同时搭配2.4G发射胸带使用，有很好的抗干扰性能，可适用搭配使用于保健产品及运动器材等。
★ 侦测距离远
★ 实时输出检测到信号，输出波形准确(15ms)
★ 侦测心跳范围30~240 RPM
★ 不受声音干扰，抗干扰能力强

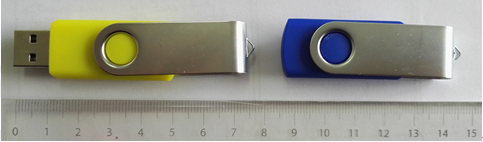

二、实物图
三、Electrical Specification(电气特性)
极限工作条件
项目 | 范围 | 单位 |
工作电压 | 5.5 | V |
工作温度 | 0~70 | ℃ |
存储温度 | -50~125 | ℃ |
推荐工作条件
项目 | 范围 | 单位 |
工作电压 | 2.4~5.0V | V |
工作温度 | 0~70 | ℃ |
存储温度 | -40~125 | ℃ |
DC Characteristics
Parameter | Symbol | Min. | Tpy. | Max. | Unit | Conditions |
Operating Voltage | Vdd | 2.4 | 5.0 | V | ||
Operating Current | Iop | 10 | 15 | mA | VDD=3.0V | |
Satand-by Current | Istd | 3 | uA | VDD=3.0V | ||
Output Driving Current | IoH | 300 | uA | VDD=3.0V | ||
Output Sink Current | IoL | 1.0 | mA | VDD=3.0V |
四、产品接口说明
该产品为USB接口，其接口电源部分和U盘接口定义相同，中间两根数据线分别为使能E和输出口O。

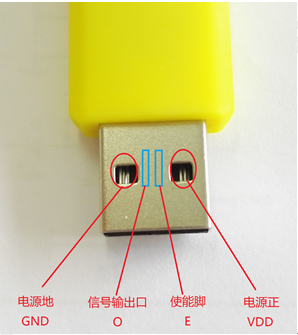

接口说明如图
符号 | 参 数 描 述 | 备 注 |
VDD | 电源正 | 2.4V ~ 5.0V |
E | 使能口 | 高电平有效 |
O | 心率信号输出 | 约15ms脉冲信号 |
GND | 电源地 | - |
五、产品丝印定制说明

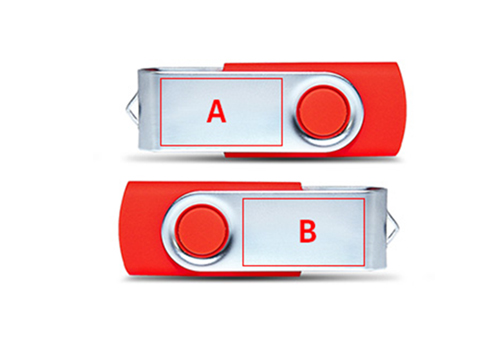

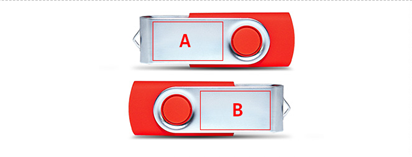

★ 定制区域：A/B (正反面)
★ 定制工艺：激光和丝印
★ 定制要求：客户提供LOGO的AI/CDR文件，由我们设计好后出效果图提供客户确认！
、
