产品规格确认书
| Approved by 客户签名栏 | 客户签名 |
| Project Name&Item 产品名称及编号 | GPJS609Q1 |
| Working Voltage 工作电压 | 2.4V~5.5V |
备注说明（请选择） | “E”信号选择 □“H”高电平 □“L”低电平 ■无 |

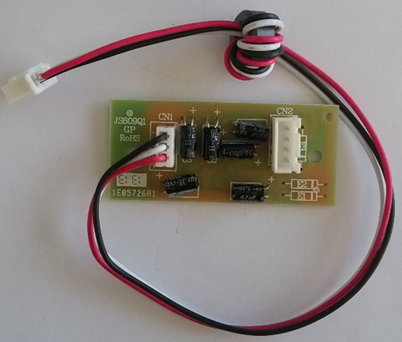

Picture 产品样片 |
|
| Version 版本 | V1.0 |
| Remark 备注 | 1、规格书仅供参考！以实际样品功能为准！ |
| 2、以上资料如有更新我司将不另行通知，客户在应用本产品前请确认是否为Z新版本； | |
| 3、对于客户的不正确应用所带来的任何后果，我司不承担任何责任! | |
| 4、本公司可以根据客户要求对本产品进行改版或重新设计，详情请具体来电垂询！ |
Features ( 产品特性 )
本产品是一款心率接收模块有很好的抗干扰性能，可适用搭配使用于保健产品及运动器材等。
★ 实时输出检测到心率，输出波形准确
★ 侦测心跳范围30~240 RPM
★ 抗干扰能力强
★ 低功耗
Electrical Specification(电气特性)
极限工作条件
项目 | 范围 | 单位 |
工作电压 | 6.0 | V |
工作温度 | 0~70 | ℃ |
存储温度 | -50~125 | ℃ |
焊接温度（5秒） | 300 | ℃ |
推荐工作条件
项目 | 范围 | 单位 |
工作电压 | 2.4~5.5V | V |
工作温度 | 0~70 | ℃ |
存储温度 | -40~125 | ℃ |
DC Characteristics
Parameter | Symbol | Min. | Tpy. | Max. | Unit | Conditions |
Operating Voltage | Vdd | 2.4 | 5 | V | ||
Satand-by Current | Istd | 10 | uA | VDD=3.0V | ||
Output Driving Current | IoH | 300 | uA | VDD=3.0V | ||
Output Sink Current | IoL | 1.0 | mA | VDD=3.0V |
产品接线说明
符号 | 参 数 描 述 | 备 注 |
+ | 电源正 | 2.4V ~ 5.5V |
O | 心率信号输出 | 约200ms脉冲信号 |
− | 电源地 | - |
L | 人体左输入（金属极板） | |
C | 人体左输入（金属极板） | 公共端 |
C | 人体右输入（金属极板） | 公共端 |
R | 人体右输入（金属极板） |
