产品规格确认书

一. Features ( 产品特性 )

★多窗口表头产品

★五个按键: [MODE ]、[UP]、[DOWN]、[RECOVERY]、[RESET]

★主要功能包括：TIMER、SPEED、RPM、DIST、CAL、PULSE、HEART RECOVERY等

★Auto Sleep for saving current in Temperature Display

★BOUNDING选择：公、英制，轮周，有无时间日期温度功能等。

★适用：踏步机、健身车、划船器等多种健身仪表。

二、I/O Mapping ( 脚位映射 )

信號及按鍵腳位定義

Bonding選擇腳位定義

三、Operation Function ( 功能说明 )

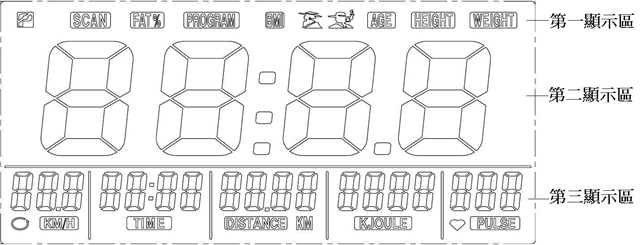

上图为LCD版面全部显示图.如下说明:

其中: 1. 第y显示区为各个基本设置项目的显示区域,从左到右分别为: Stop标志, Scan标志, Bodyfat测试标志, 计划项目(此标志在系统中没有用到), BMI测试标志,男性设置标志,女性设置标志, 年龄设置标志, 身高设置标志, 体重设置标志.

2. 第二显示区为各个设置,测试项目的显示区域, 具体显示见下面说明.

3. 第三显示区为各个运动项目的显示区域,包SPEED,TIME,DISTANCE,CALORIES,

PULSE.

1.上电

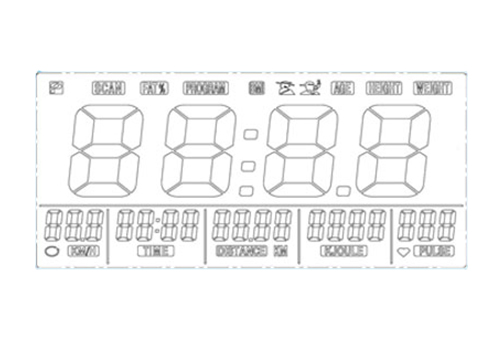

上电 LCD 全显 1S(如下图)

LCD 全显的同时会有长“BI”一声。

显示轮径后，上排大窗口显示温度，小窗口显示万年历。

TIME：小时、分钟

DISTANCE:日、月

KJOULE:年

2.   扫描（SCAN）

每 6 秒钟按顺序循环显示：

SCAN+ SPEED→SCAN+ TIMER→SCAN+DIST→SCAN+CAL→SCAN+PULSE。

（在扫描模式下，按 UP 或 DOWN 键退出 SCAN 模式锁定当前模式；在扫描模式下，按 MODE 键退出 SCAN 模式锁定当前模式并可设置；在锁定模式下，按 MODE 键显示锁定下一模式并可设置，在非 SPEED 模式，按 UP 或 DOWN 键进入 当前数值加减）

按MODE键对所选项目进行切换或者设置。选定当前项目,但是还没有确认的话,所选项目或者设置值以1Hz频率进行闪烁.直到按MODE键进行确认为止.若没有确认,将一直保持当前模式进行等待,等待过程中,如果有感应信号进入,那么系统直接进入功能测试模式,各设置项目按照默认处理.

按MODE键确认当前选项.并且进入下一个设置项目.

当系统处于设置模式的时候,不管感应信号什么时候进来,系统马上从设置模式进入到测试模式。

3.时间 （TIMER）

测量从开始运动至运动停止时所用的时间。 当有信号进来后，开始计时。

在 4 秒内没有速度信号输入时，时间暂停，显示“P”符号。

设置范围：00：00~99：00 分，每按一次 UP 键，时间分钟加 1；每按一次 DOWN 键，时间分钟减 1，长按快速累加或累减。

设置运动时间，到预定时间时会有连续的 12 声 “BI- BI- BI- BI” 提示音。

4.速度（SPEED）

测量瞬时速度，测量范围 0.0 ~ 99.9。超出范围则显示 99、9

如果在 4 秒钟内没有信号输入，速度显示为 0.0。

5.速度（RPM）（绑定选择有无）

测量瞬时速度，测量范围 0 ~ 999。超出范围则显示 999如果在 4 秒钟内没有信号输入，速度显示为 0。SPEED和RPM每隔5秒切换一次。

6. 距离/路程 （DIST）

测量从开始运动至运动停止时所运动的距离。

测量范围：0.0 ~99.99；

设置范围：0.00~99. 50,  每按一次 UP 键，距离加 0.5；每按一次 DOWN 键，距离减 0.5， 长按快速累加或累减。

设置运动距离，到预定距离时有连续的“BI- BI- BI- BI” 提示音，

7. 卡路里/热量（CAL）

测量从开始运动至运动停止时所消耗的热量（即卡路里）。

测量范围：0 卡~9990 卡。每按一次 UP 键，卡路里加 10；每按一次 DOWN 键，卡路里减10；长按快速累加或累减。 设置运动消耗的卡路里，到预定消耗能量时有连续的“BI- BI- BI- BI” 提示音。

8. 心率（PULSE）

通过手握心率传感器，测量人的每分钟心跳次数。 当收到心跳信号后 1~2 秒钟后会显示你当前的心率。 测量过程中收到心跳信号时，心跳符号会闪烁。 无心率信号输入时，心率为显示 0。

设置范围：0~40~240 次/分钟。每按一次 UP 键，心率加 1；每按一次 DOWN 键，心率减 1；长按快速累加或累减。 设置测量心率范围，测量超出预定设置范围时对应的字符闪烁提示。设置心率10秒没有继续动作，返回到正常模式。

NOTE：两块心率板同时接时，任一板有心率输入都会有心率数据显示，若同时有心率输入时，先有心率的那块板优先显示数据。

9. 待机

4 秒无信号输入时，时间暂停，进入待机模式。

10. 睡眠

4 分钟无信号输入，IC 进入 SLEEP 模式，LCD 显示年、月、日，当前时间及环境温度（邦定选择要与不要此功能。）

11.唤醒

当有距离信号、模式切换信号、设置信号、复位信号输入时，系统开始工作，保持睡眠前模式。

当次距离信号、模式切换信号只作唤醒用，不作速度或模式切换用。

12.设置键 MODE， 每按一次设置键，切换到下一种设置模式[TIMER→DIST→CAL→ （PULSE）à(SPEED)]，短按UP 或 DOWN 键调节数字加或减，长按进入快速累加或累减。

按住 MODE键 2 秒清零所有数据，且自动转换到SCAN+ TIMER  模式。

13.复位键 RESET

在设置状态下，清当前数据或复位到默认数据。

14.上调键 UP

运行状态：切换模式。

设置状态：短按 UP 键数字累加，长按为快速累加。

15.下调键 DOWN

运行状态：切换模式。

设置状态：短按 DOWN 键数字累减，长按为快速累减。

注：设置时间、距离、卡路里、心率时，相应的上下两个数字闪烁，对应图标不闪烁。10秒钟无任何按键动作退出设置，回到正常模式。有信号输入也可回到正常模式，在设置模式下，心率信号输入无效。

16.心跳恢复键 RECOVERY

心跳恢复功能测试键：当有手握信号输入时才能测量心跳恢复功能。

按此键，LCD 显示 00：60 开始倒计时并进入心跳恢复功能测量状态，显示测试结果（心跳恢复等级）。

F1.0~F1.9：Z佳状态，表示心跳恢复到正常值Z快；

F2.0~F2.9：很好状态，表示心跳恢复到正常值很快；

F3.0~F3.9：较好状态，表示心跳恢复到正常值较快；

F4.0~F4.9：一般状态，表示心跳恢复到正常值一般；

F5.0~F5.9：较差状态，表示心跳恢复到正常值较差；

F6.0~F6.9：恶劣状态，表示心跳恢复到正常值很差。

a. 有Recovery按键触发的话,同時沒有心率的輸入,系统不进入心率回复测试。

b. 有Recovery按键触发,同时有心率信号的输入,这时系统显示如下:

倒计60S后,进入心率恢复测试结果的显示，如下图：

按任何key退出当前心率恢复显示模式。

C、进入心率恢复测试，开始倒计时间后，5秒钟没有心率输入，则显示下图：

5s后自动退出到之前的模式, 手按Recovery按键也退出ERROR模式.

17. 声音提示

上电时会长“BI”一声； 每次按键都会有“BI”声；长按不响。

当设置的时间、距离、卡路里归零之后，会有 “BI- BI- BI- BI” 提示音，在未响完时有按 键输入时提示音停止，当次按键只做提示音停止，不执行按键功能。心率恢复模式下无任何报警声。时间、距离、卡路里到零报警的同时显示切换到相应报警模式下。

18. CAL 计算方式

19. 时间温度

同时按下MODE和UP键进入时间温度功能显示温度和万年历。在心率回复模式下不可切换时间模式。时间模式下唤醒后进入一般模式。

4分钟后进入时间温度功能.温度和万年历如下显示:

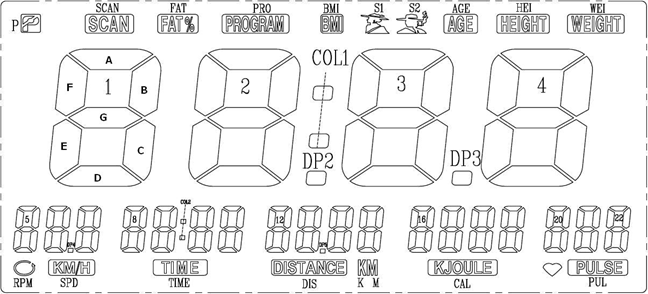

四、LCD Photo (LCD显示) 1/8Duty、1/4bias、3.0V

五、Application Circuit ( 应用线路图 )

注﹕晶振宜选用高精度,位置需尽量靠近IC.

六. Electrical Specification(电气特性)

七. PAD Assignment ( 绑定脚位图 )
